Optimisation de l’efficacité et de la précision

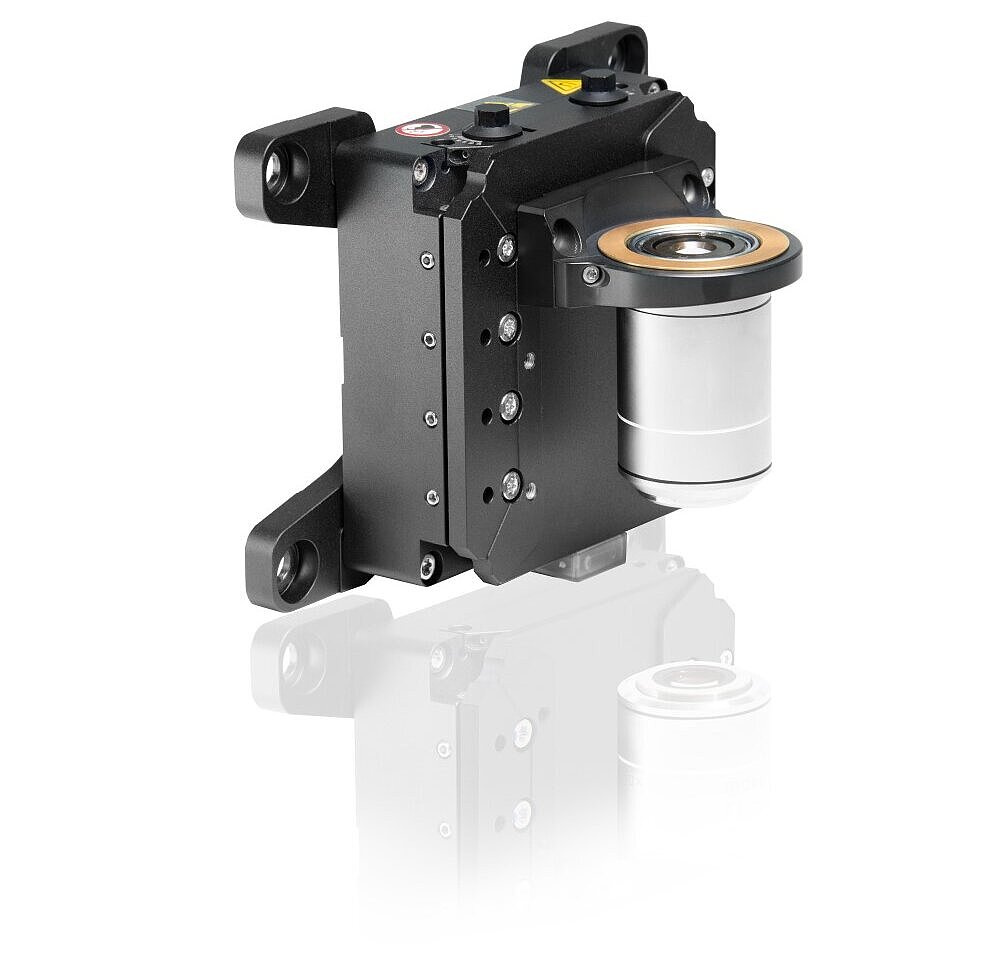

Entraînement à bobine mobile destiné au positionnement de l’objectif

Besoin d’une mise au point plus rapide et plus précise ? Le PIFOC® V-308 Voice Coil est conçu pour un positionnement vertical ultra-précis et ultra-rapide, garantissant ainsi une meilleure efficacité au sein du flux de travail :

  • Réglages de mise au point ultra-dynamiques pour une productivité optimale.
  • Précision exceptionnelle pour des résultats fiables et reproductibles
  • Livraison rapide et intégration facile au sein de divers systèmes optiques

Demander un devis

Besoin d’en savoir plus avant de demander un devis ?

  • Le PIFOC® V-308 convient-il à mon application ?
    Le V-308 constitue la solution idéale pour les disciplines complexes et délicates, tels que la microscopie (l’analyse de tissus profonds, le balayage numérique de lames, par exemple), la biotechnologie et la fabrication de semi-conducteurs (l’inspection de wafers, par exemple).
  • Des projets urgents ?
    Les calendriers de livraison fiables et les délais de livraison courts accélèrent le prototypage, minimisent les temps d’arrêt et préviennent les retards.
  • Besoin de performances maximales en termes de dynamique et de précision ?
    Le PIFOC® V-308 propose une vitesse élevée, une précision exceptionnelle et un positionnement par pas successifs rapide, à savoir inférieur à 15 ms pour 100 nm.
  • Vous ne disposez que d’un espace limité pour vos solutions de mise au point avancées ?
    Grâce à ses dimensions compactes, le PIFOC® V-308 s’intègre facilement au sein des systèmes déjà installés.

Obtenir un modèle 3D pour un assemblage et une construction de précision

  • Contrôle de la compatibilité : Vérification des exigences en matière d’espace et d’options de montage
  • Analyse du mouvement : Simulation au sein de la configuration existante
  • Mesures virtuelles : Vérification préalable des caractéristiques

Télécharger

Découvrez les détails techniques du V-308

  • Tableaux des caractéristiques
  • Schémas et illustrations techniques
  • Variantes disponibles

TÉLÉCHARGER

FAQ

Le V-308 offre la combinaison optimale entre performances, compacité et précision. Grâce à une résolution de 1 nm et à des vitesses allant jusqu’à 10 mm/s, la mise au point est rapide et fiable, et le dispositif satisfait aux exigences des applications complexes de divers secteurs.

Le PIFOC® V-308 atteint une vitesse maximale de 200 mm/s et des accélérations allant jusqu’à 8 m/s², ce qui permet une mise au point rapide et une acquisition de données à grande vitesse au sein de diverses applications high-tech.

Le PIFOC® V-308 offre une grande précision avec un incrément de déplacement minimums de 10 nm. Il assure également une répétabilité bidirectionnelle de 50 nm, garantissant ainsi un positionnement précis et fiable. La position est directement mesurée sur la plate-forme mobile, éliminant de ce fait toute influence de la non-linéarité, du jeu mécanique et de la déformation élastique sur les mesures.

Le PIFOC® V-308 est équipé d’un système magnétique de compensation de masse qui garantit le maintien en position d’une charge verticale pouvant atteindre 1 kg, même lorsque le dispositif n’est pas alimenté en énergie. Cette fonction permet de préserver la stabilité et d’éviter tout mouvement indésirable, même en cas de coupure de courant.

Le PIFOC® V-308 est conçu pour s’intégrer facilement au sein de différents systèmes. Avec des dimensions compactes de 87 x 77 x 30 mm et grâce à une plaque d’adaptation, il peut être monté sur des bancs d’optique ou des platines d’expérimentation utilisant le système métrique ou impérial. Sont également disponibles des porte-objectifs facultatifs permettant un montage horizontal ou vertical, ainsi qu’un ensemble de bagues d’adaptation, pour une intégration encore plus aisée.
