Une précision maximale dans un espace minimal

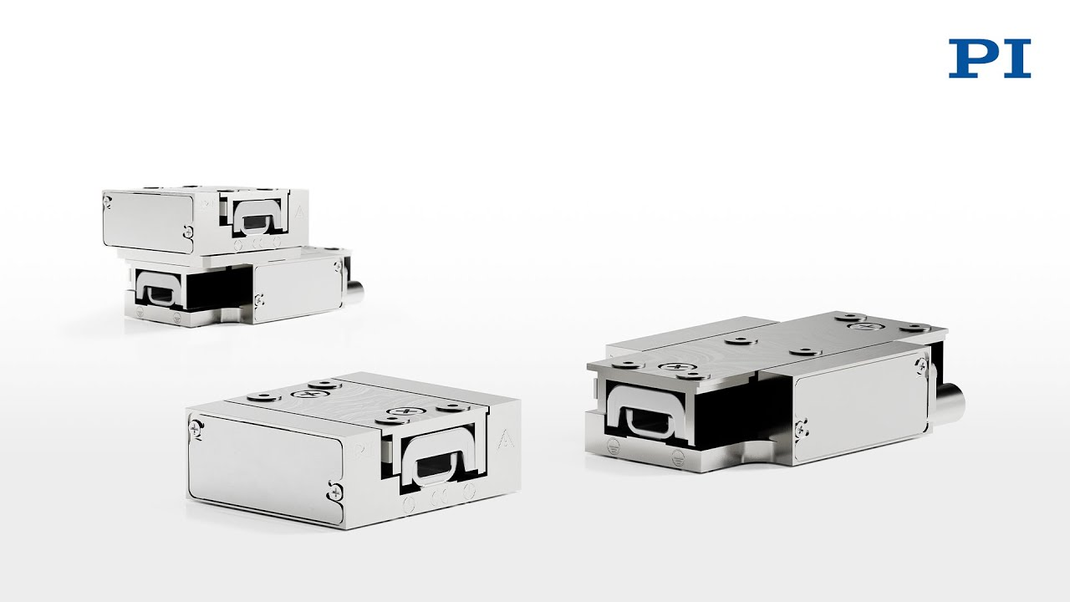

Platine linéaire miniature avec moteur piezo inertiel biphasé au service d’un positionnement au nanomètre près et d’une grande stabilité sur le long terme
Système de positionnement précis et stable conçu pour les applications high-tech complexes
Les principaux défis des applications modernes de positionnement comprennent un positionnement stable à long terme, des mouvements reproductibles à l'échelle du nanomètre, une conception compacte et une configuration flexible pour une utilisation dans des espaces d'installation réduits Le moindre écart peut nuire à la fonctionnalité. Par conséquent, les exigences en matière de résolution, de stabilité et de capacité d’intégration sont très strictes. La platine linéaire miniature B-421 BIX a été développée pour satisfaire à ces exigences techniques avec fiabilité.
Les avantages en un coup d’œil :
- Une précision remarquable : Incrément de déplacement minimum de 10 nm
- Stabilité : Mécanisme autobloquant assurant une grande stabilité de la position sur de longues périodes
- Résilience : Charge utile et force motrice maximales élevées

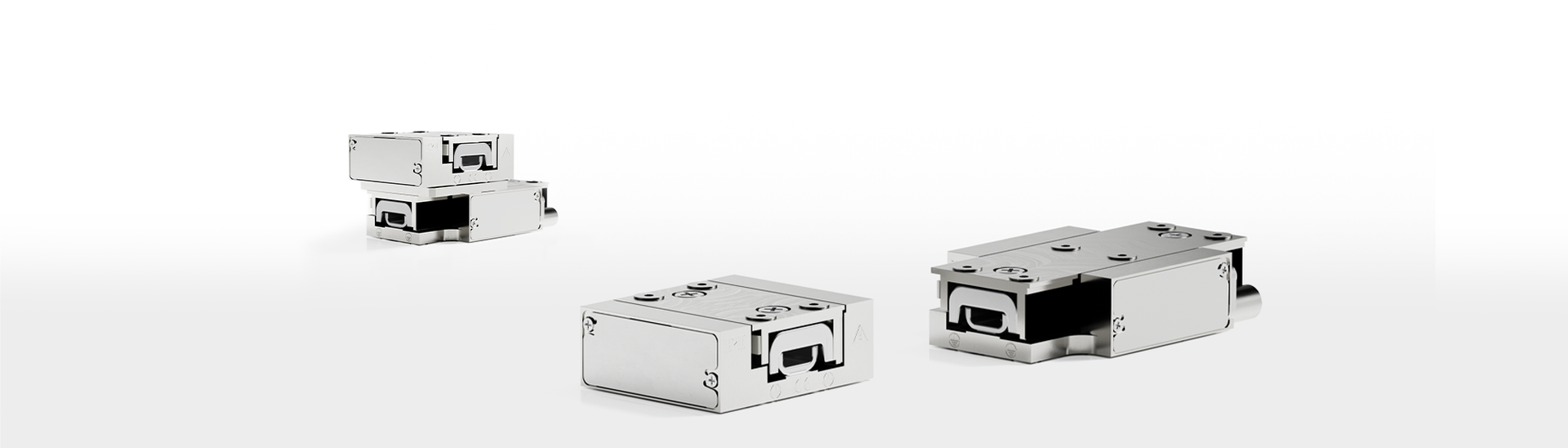

- Faible encombrement et flexibilité : Compact et facile à empiler pour les combinaisons multi-axes
- Positionnement précis : Haute résolution et reproductibilité
Demander une consultation avec nos experts

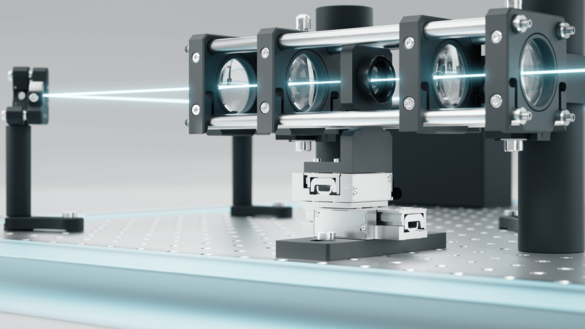

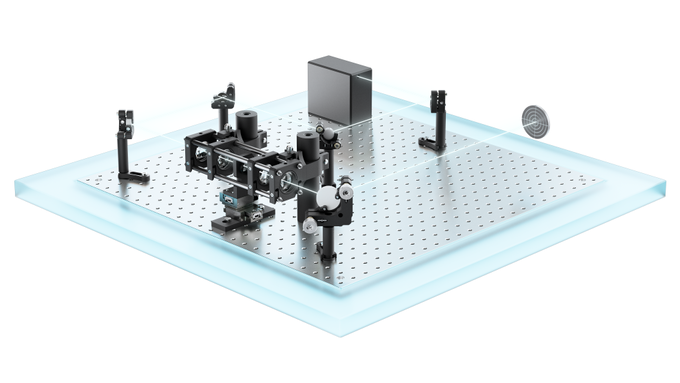

Formation et guidage exacts du faisceau
L’efficacité des systèmes de haute précision modernes est notamment définie par la stabilité et la précision au nanomètre près du positionnement des composants optiques. Concernant la manipulation et le guidage reproductible des faisceaux, les exigences portent typiquement sur le positionnement à long terme des miroirs, des diaphragmes et des objectifs, ainsi que sur la précisionde l’alignementau nanomètre près. Les systèmes de positionnement compacts, capables de mouvements nanométriques et faciles à intégrer dans les configurations multi-axes sont de plus en plus recherchés. Ces caractéristiques sont particulièrement critiques pour la qualité du faisceau dans l’industrie des semi-conducteurs, par exemple pour la métrologie de recouvrement, mais aussi en microscopie, notamment pour les méthodes à super résolution (TIRF ou STED).
Avec la platine linéaire miniature B-421 BIX, nous franchissons un nouveau jalon en termes de précision. Elle est particulièrement adaptée aux processus d’assurance qualité de l’industrie des semi-conducteurs, précisément là où les systèmes conventionnels se heurtent à leurs propres limites. Grâce à sa compacité et à la précision au nanomètre près de ses mouvements, nous aidons nos clients à exécuter des contrôles qualité fiables et à optimiser leurs processus.
Dr. Cameron Hughes, Product Manager chez PI

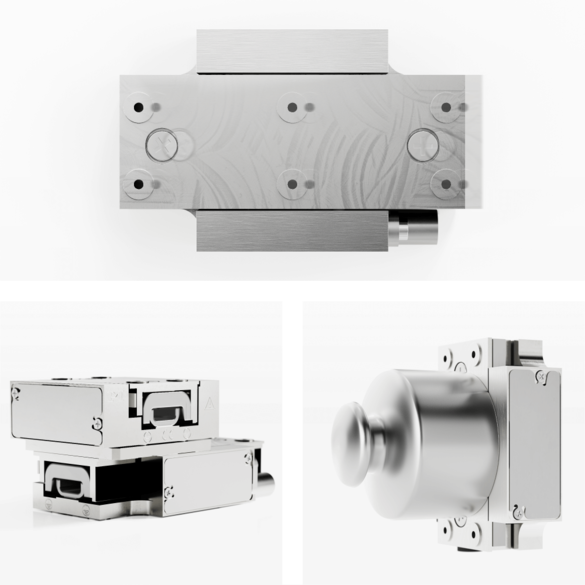

Les caractéristiques importantes en un coup d’œil :
Les caractéristiques importantes en un coup d’œil :
- Incrément de déplacement minimum de 10 nm
- Dimensions : 25 x 11 mm (largeur x hauteur)
- Plage de déplacement de 13 à 33 mm
- Résolution : 6 nm
- Force motrice maximale de 2,5 N
- Charge utile maximale de 0,5 kg (mouvement en X) et de 0,15 kg (mouvement en Z)
- Logiciel convivial PIMikroMove
