Haute précision garantie avec des actionneurs linéaires piézo multi-couches
Actionneurs haute performance pour un contrôle précis
Haute précision garantie avec des actionneurs linéaires piézo multi-couches
Actionneurs haute performance pour un contrôle précis
Les actionneurs piézo multi-couches sont une solution innovante pour les tâches de positionnement dans de nombreux domaines technologiques. Ils offrent des avantages clés qui augmentent l’efficacité et la précision des systèmes :
- Longue durée de vie pour une performance fiable
- Grande rigidité pour une stabilité optimisée du système
- Temps de réponse très court de l’ordre de la µs pour un alignement rapide
- Haute précision avec une résolution subnanométrique pour des mouvements ultra-fins
Besoin d’en savoir plus avant de demander un devis ?
- Un espace limité pour des mouvements précis ?
Les actionneurs piézo sont connus pour leur compacité. Ils sont disponibles en différentes tailles et peuvent être utilisés pour des applications statiques ou dynamiques, même dans des espaces restreints. - À la recherche de fiabilité dans des environnements difficiles ?
Les actionneurs piézo multi-couches PICMA® offrent une stabilité à la température, une résistance à l’humidité de haut niveau et une capacité de fonctionnement sous vide très élevée, jusqu’à 10-9 hPa. Ils peuvent être utilisés dans des environnements cryogéniques. - Vous avez besoin d’un design spécial ?

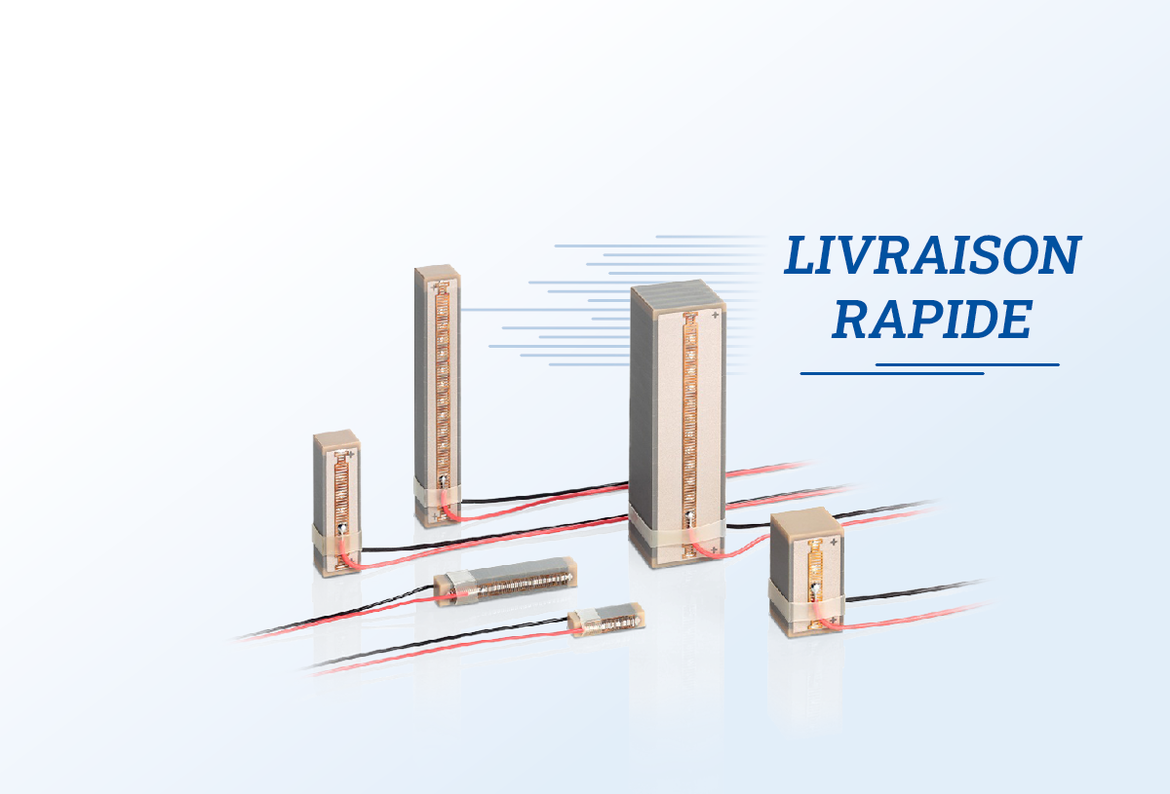

Des conceptions personnalisées et le développement de prototypes spécifiques à une application sont disponibles sur demande. - Besoin d’une livraison rapide ?
Certaines variantes des actionneurs piézo-linéaires multi-couches PICMA® sont très rapidement disponibles pour répondre à vos besoins sans délai. Vous trouverez plus de détails dans la section FAQ.
Livre blanc : Highly Dynamic Precision Dosing with Piezo Technology
Livre blanc : Highly Dynamic Precision Dosing with Piezo Technology
- Génération de gouttelettes sans contact
- Caractéristiques des actionneurs
- Adéquation des actionneurs
Découvrez les détails techniques des actionneurs multi-couches PICMA®️
Découvrez les détails techniques des actionneurs multi-couches PICMA®️
- Tableaux des caractéristiques
- Versions personnalisées
- Schémas et illustrations techniques
Découvrez les détails techniques des actionneurs piézo multi-couches PICMA® PLUS
Découvrez les détails techniques des actionneurs piézo multi-couches PICMA® PLUS
- Tableaux des caractéristiques
- Versions personnalisées
- Schémas et illustrations techniques
Comparaison des produits en un coup d’œil
| PICMA® | PICMA® PLUS | |
|---|---|---|
| Matériau | PIC252 | PIC252 |
| Isolation | Céramiques | Céramiques |
| Plage de déplacement (5×5×36 mm) | (32 μm) | +12 % (36 μm) |
| Capacitance électrique (5×5×36 mm) | (3.1 μF) | +15 % (3.6 μF) |
| Durée de vie CC (MTTF) | 60 ans* | 60 ans* |
| Durée de vie AC | 1 × 109** | 1 × 109*** |
* Conditions de test : humidité relative = 70 % HR | Température = 22 °C | Tension = 100 V CC
** 1 × 109 cycles testés, conditions de test : 0 V - 100 V, onde sinusoïdale, fréquence > 10 Hz ... < xxx Hz (limité à l’auto-échauffement de l’actionneur)
*** 1 × 109 cycles estimés, 3 × 108 cycles testés, conditions de test : 0 V - 100 V, onde sinusoïdale, fréquence > 10 Hz ... < xxx Hz (limité à l’auto-échauffement de l’actionneur)
Afin de répondre aux exigences spécifiques des applications, des embouts spécifiques en métal ou en céramique sont disponibles pour l’accouplement mécanique. Pour les systèmes hautement dynamiques, des électrodes spéciales pour des courants allant jusqu’à 20 A sont proposées, ce qui permet d’atteindre des fréquences de fonctionnement élevées dans la gamme du kilohertz grâce à des amplificateurs haute performance. Les actionneurs linéaires sont également disponibles avec un trou traversant avec isolation en céramique ou avec un boîtier.
Ces actionneurs sont utilisés dans diverses applications industrielles et médicales et offrent des mécanismes d’entraînement fiables pour des processus tels que le dosage d’adhésifs, les technologies d’impression industrielle et les systèmes de positionnement en microscopie et les systèmes optiques. En raison de leurs plages de déplacement précises, ils sont également utilisés dans les processus de robotique et d’automatisation ainsi que dans les systèmes de contrôle et de surveillance.
Actionneurs piézo multi-couches PICMA®
| Dimensions | Plage de déplacement nominale | Plage de déplacement max. | Force de blocage | Raideur | Capacitance électrique | Fréquence de résonance |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
P-883.11/10 | 3 mm × 3 mm × 9 mm | 6.5 | 8 | 290 | 36 | 0.21 | 135 |
P-883.51/50 | 3 mm × 3 mm × 18 mm | 15 | 18 | 310 | 18 | 0.48 | 70 |
P-885.51/50 | 5 mm × 5 mm × 18 mm | 15 | 18 | 900 | 50 | 1.5 | 70 |
P-885.91/90 | 5 mm × 5 mm × 36 mm | 32 | 38 | 950 | 25 | 3.1 | 40 |
P-887.91/90 | 7 mm × 7 mm × 36 mm | 32 | 38 | 1850 | 50 | 6.4 | 40 |
P-888.51/50 | 10 mm × 10 mm × 18 mm | 15 | 18 | 3600 | 200 | 6.0 | 70 |
P-888.91/90 | 10 mm × 10 mm × 36 mm | 32 | 38 | 3800 | 100 | 13.0 | 40 |
Actionneurs piézo multi-couches PICMA® PLUS
| Dimensions | Plage de déplacement nominale | Plage de déplacement max. | Force de blocage | Raideur | Capacitance électrique | Fréquence de résonance |
|---|---|---|---|---|---|---|---|
|
| µm | µm | N | N/µm | µF | kHz |
| 000128026 | 3 mm × 3 mm × 9 mm | 8 | 9.5 | 320 | 34 | 0.24 | 135 |
| 000128103 | 3 mm × 3 mm × 18 mm | 17 | 20 | 340 | 17 | 0.54 | 70 |
| 000124106 | 5 mm × 5 mm × 18 mm | 17 | 20 | 930 | 46 | 1.6 | 70 |
| 000100014 | 5 mm × 5 mm × 36 mm | 36 | 43 | 1000 | 23 | 3.5 | 40 |
| 000125974 | 7 mm × 7 mm × 36 mm | 36 | 43 | 2000 | 46 | 7.2 | 40 |
| 000128404 | 10 mm × 10 mm × 18 mm | 17 | 20 | 3720 | 186 | 6.8 | 70 |
| 000128106 | 10 mm × 10 mm × 36 mm | 36 | 43 | 4000 | 93 | 14.6 | 40 |
