Une platine linéaire miniature avec moteur inertiel biphasé garantissant précision et stabilité long terme dans les plus petits espaces
Le moteur inertiel piézoélectrique biphasé intégré (BIX pour Biphase Inertia Drive) utilise le principe du stick-slip pour effectuer les plus petits mouvements avec un haut degré de dynamisme, et ce à des vitesses atteignant 14 mm/s. Avec son incrément de déplacement minimum de 10 nm et sa résolution atteignant 6 nm, la platine linéaire miniature est idéale pour les applications de positionnement complexes nécessitant une précision au nanomètre près, comme l’alignement de composants optiques en vue de la manipulation de faisceaux. Les mécanismes autobloquants intégrés garantissent la stabilité du positionnement, offrant ainsi un avantage particulier dans le contexte des processus de mesure et d’alignement stables sur le long terme.
Compacité et flexibilité

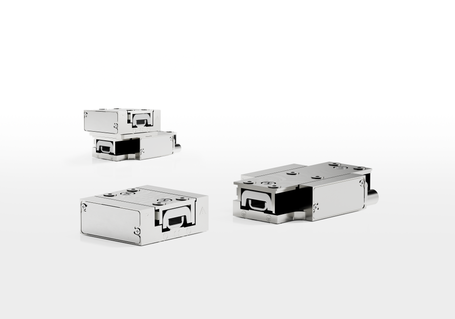

Grâce aux dimensions de seulement 25 × 29 × 11 mm et à la possibilité d’être empilée, la platine linéaire miniature B‑421 BIX se combine aisément avec des systèmes multi-axes. Cette flexibilité fait d’elle une solution idéale destinée aux applications complexes de positionnement et d’alignement.
Un format miniature pour une charge utile élevée
Avec une force motrice maximale de 2,5 N, la platine linéaire B‑421 BIX peut également assumer des tâches nécessitant un mouvement précis sous la contrainte mécanique. Sa charge utile maximale est de 0,5 kg dans la direction XY et de 0,15 kg dans la direction Z. La platine se commande via le contrôleur de mouvement E-881 BIX parfaitement adapté à la technologie d’entraînement.
Conçue pour les applications high-tech complexes
Riche de ses nombreuses caractéristiques, comme sa grande précision de positionnement, sa résolution exceptionnelle et sa stabilité à long terme dans les espaces restreints, cette platine linéaire miniature répond aux exigences les plus strictes qu’imposent les applications industrielles et microscopiques complexes. Elle positionne avec précision les éléments optiques, garantissant ainsi une formation et un guidage exacts des faisceaux‑. Dans l’industrie des semi-conducteurs, cette application permet notamment de contrôler la qualité des micropuces. En microscopie, le guidage précis du faisceau est essentiel pour les méthodes modernes de haute résolution, comme la microscopie TIRF ou STED.
