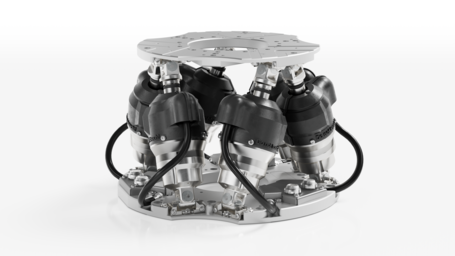

Physik Instrumente (PI) présente son hexapode H-815 destiné aux applications industrielles fonctionnant 24h/24, 7j/7
Le H-815 se caractérise par sa solidité et sa compacité, mais aussi par un contrôle de haute précision des mouvements pensé pour les applications industrielles complexes qui fonctionnent 24h/24, 7j/7. Fort d’une répétabilité de ±0,05 µm, d’un pas de 50 nm minimum et de ses codeurs absolus, l’hexapode industriel convient parfaitement aux processus exigeant une précision et une stabilité de positionnement maximales. Parmi ses applications typiques, on retrouve l’assemblage d’objectifs et de modules de caméra, l’alignement automatisé de composants optiques, le positionnement dans les salles propres ou les environnements d’équipementiers (OEM), ainsi que les essais et étalonnages effectués dans le cadre de l’assurance qualité.
Compact, robuste et facile à intégrer
« L’hexapode industriel H-815 est spécialement destiné à l’utilisation continue dans le secteur industriel et aux exigences les plus strictes en matière de précision. Grâce à sa compacité, il s’intègre facilement dans les processus automatisés fonctionnant 24h/24, 7j/7. Le système se caractérise également par sa conception robuste et ses composants de qualité supérieure qui offrent fiabilité et durabilité, même lorsque le nombre de cycles est élevé. Les freins intégrés et les normes de sécurité conformes SIL 3 favorisent la sécurité de la manipulation et la fiabilité des processus. Même dans les espaces restreints, le H-815 combine puissance et vitesse considérables au sein d’une structure compacte et impressionne par son niveau de répétabilité et de précision supérieur », explique Christian Ziegler, Product Manager responsable des hexapodes auprès de PI.
Fiabilité, précision et efficacité
Le système à architecture parallèle offre six degrés de liberté, qui peuvent être contrôlés avec précision afin de réaliser des mouvements complexes. Il accepte également des charges utiles atteignant 10 kilogrammes. Le centre de rotation librement définissable garantit une flexibilité maximale et permet à la plate-forme de l’hexapode de s’adapter avec précision aux exigences applicables, comme celles qui découlent des processus d’alignement à l'échelle micrométrique. Grâce à l’utilisation de codeurs absolus, le H-815 fournit des données de positionnement au démarrage sans procéder à un référencement. Vous réalisez donc des économies de temps significatives, favorisez votre efficacité et réduisez les temps d’arrêt au sein des lignes de production automatisées. Les codeurs absolus offrent également un haut niveau de fiabilité, notamment après une coupure de courant ou un redémarrage. Enfin, les freins intégrés garantissent une manipulation fiable et un haut degré de sécurité des processus dans toutes les positions.
Contrôleur et logiciel
Le H-815 se commande via le puissant contrôleur de mouvement C-887.4xx1 et le logiciel intuitif PIMikroMove, synonyme d’une intégration simple et d'un contrôle précis. Le contrôleur est en outre doté d’un large éventail de fonctions de sécurité avancées. Parmi ces dernières, on retrouve une certification SIL 3 et un port de connexion pour relais de sécurité, ce qui signifie que l’hexapode connecté au contrôleur peut également être utilisé au sein d’applications critiques en matière de sécurité. Le contrôleur peut être équipé en option d’entrées analogiques haute résolution et extrêmement rapides dans le but d’établir les conditions idéales pour la mise en place de routines d’alignement précis. L’interface de bus de terrain EtherCAT disponible en option apporte une solution au défi de la complexité des processus d’automatisation industrielle fonctionnant 24h/24, 7j/7.
De plus amples informations techniques, des données 3D et des exemples d’application sont disponibles à l’adresse suivante : Hexapode H-815 conçu pour les applications industrielles de précision fonctionnant 24h/24, 7j/7, mais aussi pour les cadences élevées dans le secteur de l’alignement de lentilles.
Riche de plus de trente ans d’expérience dans le développement et la fabrication d’architectures parallèles, PI propose des hexapodes conçus pour des charges utiles allant de 1 à 250 kg. Le portefeuille de l’entreprise comprend un large éventail de technologies d’entraînement, du piézoélectrique à l’électromagnétique, en passant par l’hybride, qui procurent une flexibilité maximale au sein des applications grâce aux centres de rotation librement définissables.
A propos de Physik Instrumente (PI)
Avec son siège situé à Karlsruhe, en Allemagne, PI est le leader mondial du marché du positionnement de haute précision, et des applications piézoélectriques, sur les marchés de l’automatisation industrielle, de la photonique, des semi-conducteurs, de la microscopie et des sciences de la vie. Les plus de 1 900 spécialistes PI qui travaillent en étroite collaboration avec leurs clients du monde entier repoussent sans cesse les limites de ce qui est techniquement réalisable depuis plus de cinquante ans, et ce, grâce à diverses technologies d’entraînement, à la technologie de capteurs développée en interne, à ses systèmes électroniques et à ses technologies de commande. Le portefeuille de PI s’étend des composants aux sous-systèmes, en passant par des solutions complètes élaborées sur mesure. Les plus de 560 brevets accordés, ou en cours d’octroi, soulignent la volonté de l’entreprise d’occuper une place de leader sur les marchés du positionnement de précision et de la technologie piézoélectrique. PI opère à l’échelle mondiale, avec ses neuf sites de production situés en Europe, en Amérique du Nord et en Asie, mais aussi ses seize filiales dédiées à la vente et au service.
