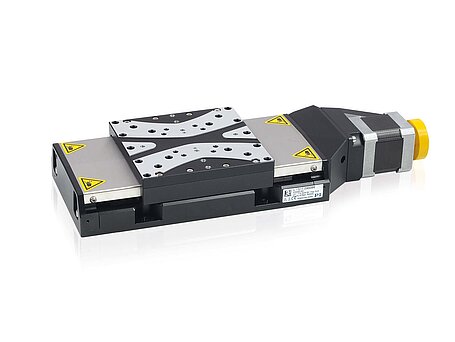

La gamme de platines linéaires L-511 : une efficacité de pointe au service d’un positionnement précis et stable

Avec sa gamme de platines linéaires L-511 de haute précision, Physik Instrumente (PI) propose une solution qui permet de relever les défis les plus complexes en matière de positionnement. Forte d’une répétabilité atteignant 0,15 µm, d’une grande stabilité et d’une large gamme d’options de configuration, la L-511, dont les plages de déplacement vont de 52 à 155 mm, est idéale pour les applications industrielles et scientifiques qui requièrent une précision de mouvement maximale.

Grâce au guide linéaire à billes à recirculation sans jeu présentant un faible tangage, la platine linéaire propose des mouvements hors axes exceptionnels et une capacité de charge élevée. La base en aluminium assure une grande stabilité et prévient toute dérive engendrée par les contraintes mécaniques. Les codeurs linéaires optiques sans contact destinés à la mesure directe de la position proposent une résolution élevée de l’ordre d’une poignée de nanomètres. En outre, la L-511 séduit par ses mouvements vertical et latéral ne dépassant pas ±1,5 µm sur l’ensemble de la plage de déplacement, offrant ainsi les conditions idéales pour les applications exigeant une précision maximale. Ces caractéristiques en font une solution idéale pour, notamment, la découpe laser, l’alignement optique et les processus de fabrication automatisés.

Un large éventail d’applications potentielles

Les platines linéaires de cette gamme sont disponibles avec plusieurs moteurs, dont les configurations varient : moteurs DC, moteurs BLDC, motoréducteurs et moteurs pas à pas. Ces configurations permettent de personnaliser le système en fonction des différentes exigences et applications, du laboratoire de recherche à l’environnement industriel. La prise de référence optique, sans contact et avec détection de la direction au milieu de la plage de déplacement, facilite et sécurise l’utilisation au sein des processus d’automatisation.

Rapidité de livraison et facilité d’intégration

Grâce à ses délais de livraison courts et à sa conception modulaire pensée pour une intégration en toute flexibilité, la platine linéaire de précision est idéale pour répondre aux besoins des projets urgents. Qu’il s’agisse d’une solution autonome ou d’un élément faisant partie d’un système de mouvement complexe, les utilisateurs bénéficient d’une fiabilité supérieure en termes de planification, mais aussi d’une grande facilité d’intégration.



A propos de Physik Instrumente (PI)

Avec son siège situé à Karlsruhe, en Allemagne, PI est le leader mondial du marché du positionnement de haute précision, et des applications piézoélectriques, sur les marchés de l’automatisation industrielle, de la photonique, des semi-conducteurs, de la microscopie et des sciences de la vie. Les plus de 1 900 spécialistes PI qui travaillent en étroite collaboration avec leurs clients du monde entier repoussent sans cesse les limites de ce qui est techniquement réalisable depuis plus de cinquante ans, et ce, grâce à diverses technologies d’entraînement, à la technologie de capteurs développée en interne, à ses systèmes électroniques et à ses technologies de commande. Le portefeuille de PI s’étend des composants aux sous-systèmes, en passant par des solutions complètes élaborées sur mesure. Les plus de 560 brevets accordés, ou en cours d’octroi, soulignent la volonté de l’entreprise d’occuper une place de leader sur les marchés du positionnement de précision et de la technologie piézoélectrique. PI opère à l’échelle mondiale, avec ses neuf sites de production situés en Europe, en Amérique du Nord et en Asie, mais aussi ses seize filiales dédiées à la vente et au service.
